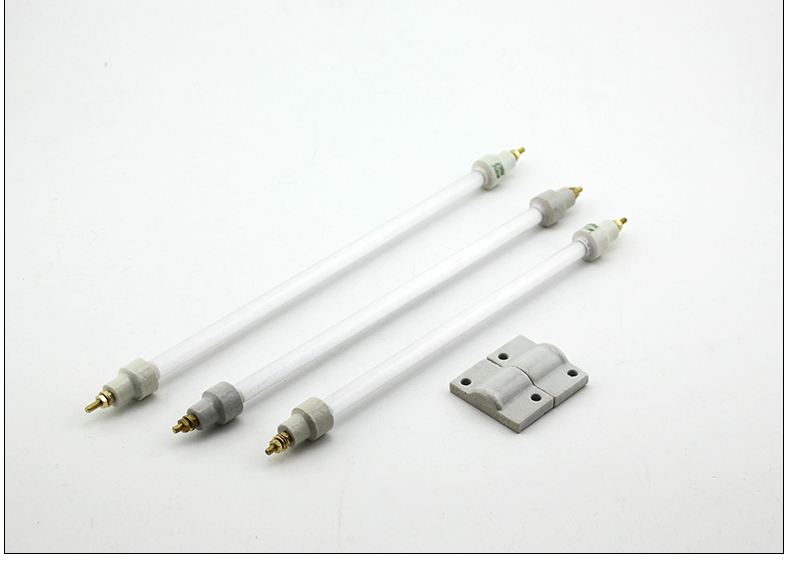

典型的红外线加热管构成如下。外形上有单管、双管和灯珠等形式。

加热管内的红外发射器，根据应用要求，可设计为碳纤维、短波、快中波、标准中波、卤素短波/近红外。试验对比表明， 碳纤维红外对水基涂料干燥效率，明显优于短波红外，且能够节约大约70%的能量。同时，碳纤维红外也更适用于对玻璃和塑料的加热过程。

碳纤维红外加热管，结合中波红外的高能量密度和快速响应速度的优点。短波红外加热管，光谱特性与卤素红外相类似，但在寿命、强度和耐久性等方面具有明显优势。快中波红外加热管，光谱特性介于短波和中波红外发射器之间。长度可达6.5米。中波红外加热管，具有经济性、稳定性和良好的使用寿命。适用于大多数材料的加热过程。卤素短波/近红外加热管，光谱位于近红外区域，最大功率密度为每平方米1兆瓦，响应时间非常快。
